Graniittitalo

Tausta

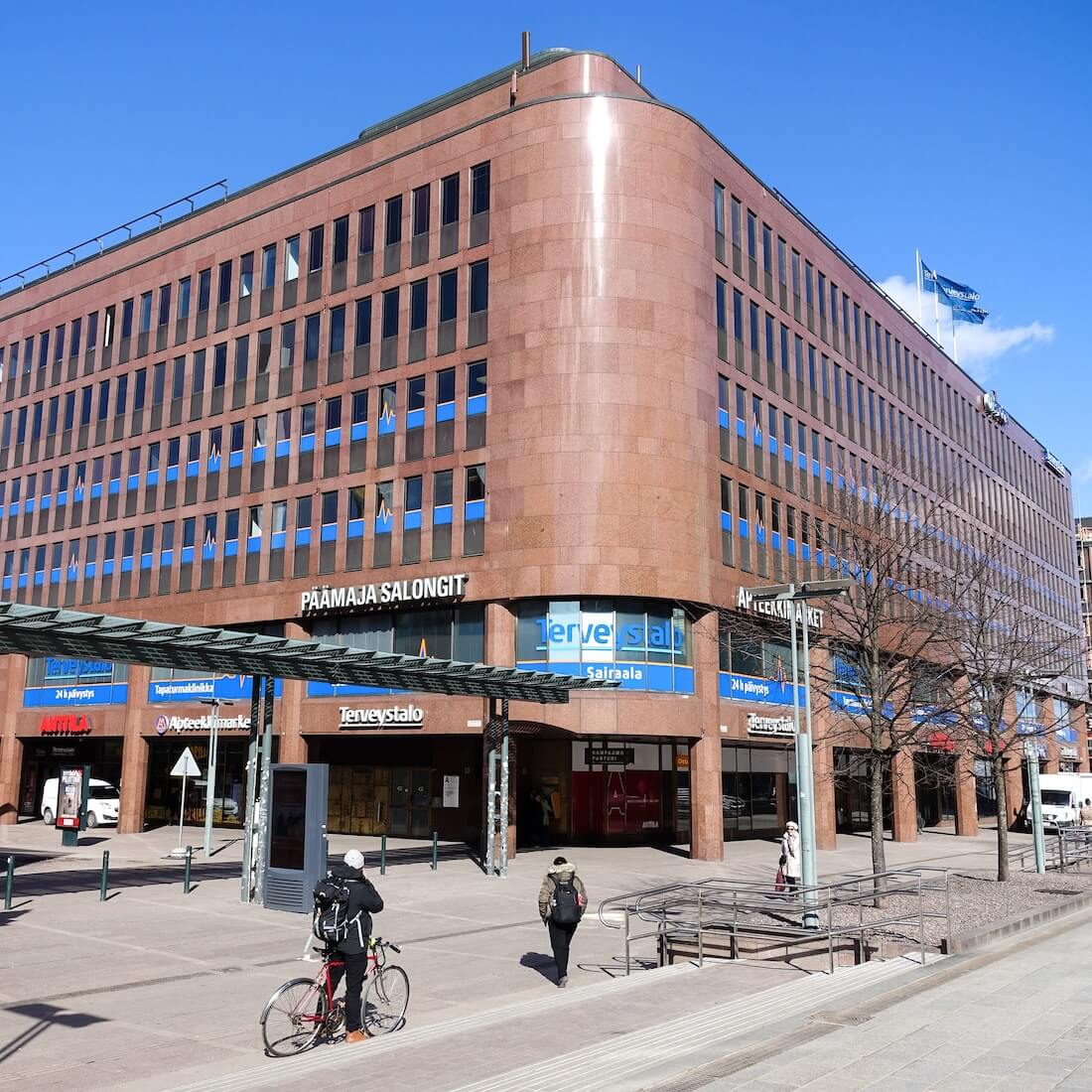

Graniittitalo on Helsingin ydinkeskustassa sijaitseva suojeltu liike- ja toimistorakennus. Rakennuksen arkkitehtoniset vaatimukset ja nykyaikaisen vuokraustoiminnan tarpeet korostivat saneerauksessa erityisesti tilojen muuntojoustavuutta.

Suunnittelussa haettiin helposti asennettavaa ja vedotonta ilmastointiratkaisua, joka ei rajoittaisi tilojen käyttöä tai peittäisi rakennuksen kattopintoja. Saneerauksen tilaajana toimi Ilmarinen Oy ja suunnittelusta vastasi Projectus Team Oy.

Ratkaisu

Kohteeseen valittiin Stravent Optimal -jäähdytyspalkkijärjestelmä, joka asennetaan huoneen takaseinän kattokulmaan. Ratkaisu ei vaadi koko tilan kattavaa laskettua kattoa, joten kattopinnat voitiin jättää vapaiksi.

Stravent Optimal mahdollisti myös väliseinien sijoittelun moduulisesti 2,4 metrin välein. Näin toimitilojen pohjaratkaisua voidaan muuttaa vuokralaisten tarpeiden mukaan ilman, että ilmastointijärjestelmä rajoittaa tilamuutoksia.

Järjestelmä hyödyntää huoneen omaa kiertoilmaa. Tuloilma ottaa katosta mukaansa noin kolminkertaisen määrän huoneilmaa, minkä jälkeen jäähdytetty ilma ohjautuu kohti lattiaa ja liittyy huoneen luonnolliseen ilmankiertoon. Ilmavirta voidaan suunnata siten, ettei työskentelyalueelle synny vetoa.

Lopputulos

Ennen lopullista tilausta järjestelmän toimintaa testattiin savukokeilla, joilla varmistettiin ilmavirtojen toiminta suunnitelluissa tiloissa.

Stravent Optimalin ansiosta laskettuja kattoja ei tarvittu, mikä säilytti tilojen avaruuden ja helpotti epäsuoran valaistuksen käyttöä. Huoneen takaosan katonrajaan sijoitettu palkki jää huomaamattomaksi, ja ilma- sekä vesiliitännät jäävät etulevyn taakse.

Ratkaisu helpottaa myös ylläpitoa: palkki voidaan puhdistaa lattialta käsin ilman, että tilan normaalia käyttöä tarvitsee keskeyttää.
