Toimistorakennukset Kerrostava ilmanvaihto

Eduskunnan lisärakennus

Eduskunnan lisärakennuksen työhuoneisiin toteutettiin Stravent Optimal -jäähdytyspalkkijärjestelmä, joka mahdollisti korkean kattopinnan sekä vedottomat ja miellyttävät työskentelyolosuhteet.

Kohde

Vuonna 2004 valmistunut Eduskunnan lisärakennus eli Pikkuparlamentti Helsingin keskustassa.

Tuote

Stravent Optimal -jäähdytyspalkkijärjestelmä työhuoneiden ilmanvaihtoon ja jäähdytykseen.

Vaatimus

Mahdollisimman korkea kattopinta sekä vedoton ja miellyttävä sisäilmasto sädemäisissä työhuoneissa.

Tulos

Tekniikka voitiin keskittää huoneen takaseinälle ja työskentelyalueelle saatiin tasainen, viileä ilmavirta ilman vetoa.

Projektin tiedot

Sijainti: Helsinki, Suomi
Toimiala: Toimisto- ja hallintorakennus
Arkkitehtisuunnittelu: Helin & Co Arkkitehdit Oy
Urakointi: YIT
Toimitetut laitteet: Stravent Optimal -jäähdytyspalkkijärjestelmä

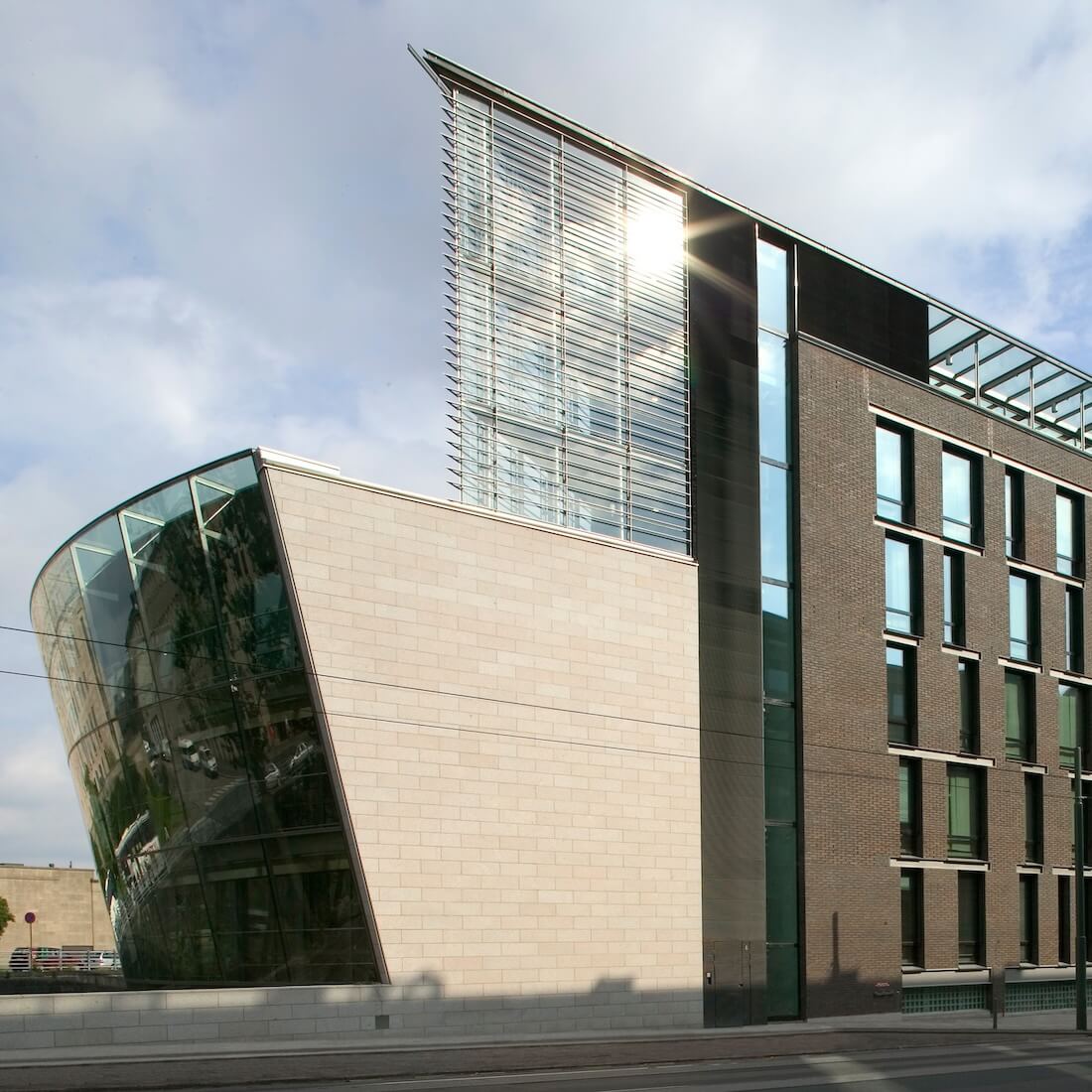

Stravent referenssi Eduskunnan lisärakennus pikkuparlamentti

Käytetyt tuotteet

Stravent Optimal

Ratkaisut

Toimistorakennukset Kerrostava ilmanvaihto

Tausta

Eduskunnan lisärakennuksen kaareva ulkopinta ja työhuoneiden sädemäinen muoto asettivat ilmanvaihdolle tavallista tarkemmat vaatimukset. Rakennuskorkeus oli matala, joten työhuoneiden kattopinta haluttiin säilyttää mahdollisimman korkealla.

Talotekniikalle voitiin tämän vuoksi varata tilaa vain huoneiden sisäänkäynnin yhteydessä sijaitsevalta takaseinältä. Ilmanvaihto- ja jäähdytysratkaisun tuli toimia tässä rajatussa tilassa ilman, että työskentelyalueelle syntyy vetoa.

Ratkaisu

Kohteeseen valittiin Soft Optimal -järjestelmä, jossa Optimal-jäähdytyspalkki sijoitetaan huoneen takaseinän kattokulmaan alakaton yläpuolelle. Ratkaisu mahdollisti muun kattopinnan pitämisen korkealla ja jätti samalla tilaa esimerkiksi epäsuoralle valaistukselle.

Soft Optimal muodostaa huoneeseen tasaisesti etenevän viileän ilmavirran. Straventin tutkimusten mukaan järjestelmä kerrostaa huoneilmaa siten, että viileämpi ja puhtaampi ilma jää oleskeluvyöhykkeelle, kun lämpimämpi ja enemmän epäpuhtauksia sisältävä ilma nousee ylemmäs.

Äänivaimennettujen suuttimien ilmavirta voidaan suunnata viistoon, jolloin ilma ei kohdistu suoraan työpisteisiin.

Lopputulos

Soft Optimal -järjestelmällä työhuoneisiin saatiin vedoton ja tasainen sisäilmasto ilman, että tekniset asennukset laskivat kattopintaa koko huoneen alueella.

Ratkaisu pitää viileämmän ja puhtaamman ilman työskentelyvyöhykkeellä ja vähentää epäpuhtauksien sekoittumista huoneilmassa. Samalla takaseinälle keskitetty tekniikka tukee tilojen arkkitehtuuria ja mahdollistaa korkeamman, avaramman kattopinnan.

"Erittäin toimiva ja hyväksi havaittu järjestelmä, josta käyttäjät ovat pitäneet suuresti."
Pekka Siitonen, Eduskunnan konemestari
